Introducción

¿Qué es OSM y el HOT?

Nota

Texto extraído de la guía de inicio de OSM

Introducción a OpenStreetMap

La información es poder. Con información de calidad y una evaluación correcta, individuos y comunidades se encuentran más capacitadas para mejorar sus vidas y tomar mejores decisiones sobre su futuro. Hay muchas personas y organizaciones que toman decisiones que afectan a nuestras vidas. Una información de calidad ayuda a ONGs, gobiernos y ciudadanos a tomar mejores decisiones y ojalá, mejorar también nuestras vidas. Los mapas pueden ser una buena forma de transmisión de información.

Los mapas son símbolos visuales de nuestro mundo. A menudo demuestran una idea mucho mejor que las palabras. Éstos por lo tanto pueden ayudar a responder a decisiones importantes. ¿Dónde está la escuela u hospital más cercanos? ¿Quíén dispone del peor acceso a estas infraestructuras? ¿Dónde es más problemática la pobreza? Preguntas como éstas pueden a menudo ser expresadas de forma más eficiente mediante mapas y los mapas pueden ayudarnos a encontrar soluciones a estas cuestiones.

Como ejercicio, toma un bolígrafo y dibuja un mapa de tu ciudad o pueblo. ¿Qué cosas son las más importantes a incluir en el mapa? ¿Cuál es la información más importante? Emplea algunos minutos en hacer tu mapa y cuando termines, reflexiona acerca de por qué la información que has incluido es importante y para quién podría serlo.

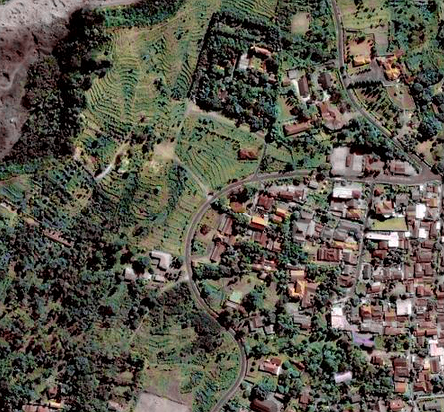

Un pueblo de Indonesia

Un pueblo de Indonesia

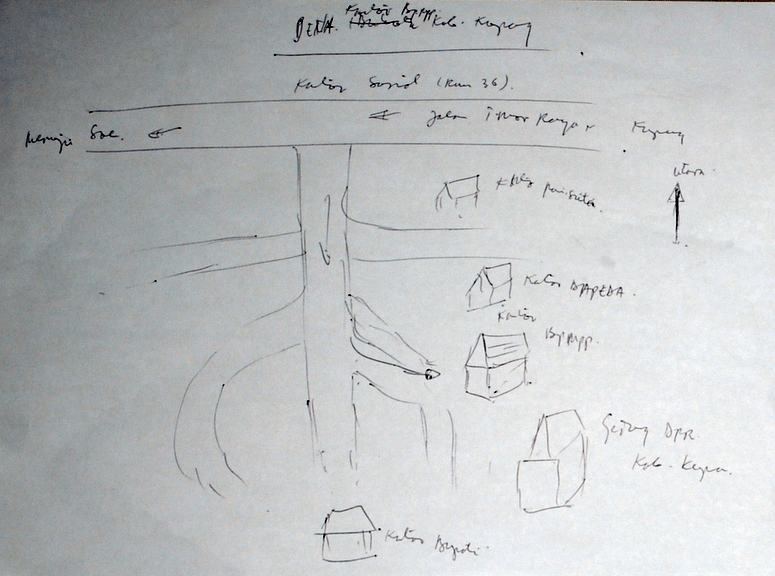

Ejemplo de mapa dibujado a mano alzada

Ejemplo de mapa dibujado a mano alzada

Si tu ciudad es como la mayoría, habrás dibujado algunas líneas que representan carreteras, tal vez un río o torrente. Puede que hayas añadido edificios importantes como colegios y oficinas, campos o límites. Para cualquier cosa que hayas dibujado, probablemente hayas usado símbolos (una línea para representar una carretera, un rectángulo para dibujar un edificio, etc.). Tu mapa es una representación de lo que existe en el terreno.

Ejemplos de símbolos

Ejemplos de símbolos

Tu mapa es información. Podrías usar un mapa como éste para explicar a alguien dónde se encuentran diferentes lugares, dónde se encuentran los problemas en tu comunidad, o simplemente para ayudar a alguien a moverse por el lugar. Los usos de tu mapa por otro lado son limitados. Solo hay una copia del mismo y la forma en que lo dibujaste solo tiene sentido para ti, pero tal vez no lo tenga para otra persona que habría dibujado lo mismo de otra forma. Porque tu mapa es simplemente un trozo de papel, es difícil llevar esa información a otras personas. Por esta razón puede tener mucha más utilidad hacer tu mapa en una computadora, de tal forma que cualquiera pueda acceder al mismo.

Cartografiando en una computadora

Cartografiando en una computadora

OpenStreetMap es una herramienta para crear y compartir información cartográfica. Cualquiera puede contribuir a OSM y miles de personas se suman al proyecto cada día. Los usuarios dibujan mapas en sus computadoras, en lugar de hacerlo en papel, como veremos en esta guía, dibujar un mapa en una computadora no es tan diferente de hacerlo sobre papel. De igual forma dibujaremos líneas para representar carreteras, campos y todo lo demás y del mismo modo representamos escuelas y hospitales con símbolos. Lo más importante es que los mapas OSM se guardan en Internet y cualquiera puede acceder a ellos en cualquier momento, son totalmente libres y gratuitos.

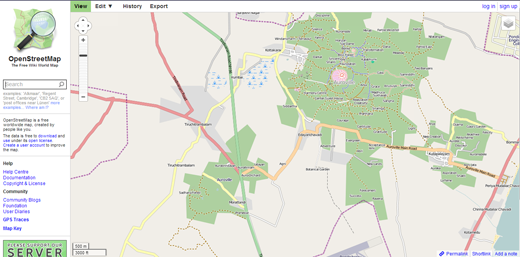

Mapas digitales con OpenStreetMap

Mapas digitales con OpenStreetMap

Esperamos que encuentres OpenStreetMap útil e interesante en tu trabajo. Siguiendo esta guía serás capaz de crear mapas digitales rápidamente y añadirlos a OSM.

El proceso de producción de OSM

Nota

Material extraído del taller de OSM, JOSM y Tillemill

Los mapas se realizan siguiendo 3 pasos:

  • Toma de datos
  • Subida de datos a los servidores de OSM:
    • Edición gráfica de los datos
    • Edición alfanumérica de los datos
  • Renderizado de los mapas

Toma de datos

Los datos se recopilan por observación directa, preferentemente empleando GPS, aunque pueden emplearse otros medios como fotografía aérea si los derechos de la imagen lo permite. Aún así el proyecto recomienda conocer y recorrer la zona personalmente para garantizar la máxima calidad del resultado.

Los orígenes más comunes de datos son:

  • Trazas GPS, resultado de recorrer la zona usando un dispositivo GPS que almacene dicha información.
    • También suelen usarse waypoints, fotos geolocalizadas y archivos de audio geolocalizados
  • Imágenes de Yahoo, Bing Maps, el PNOA en España, Landsat y en general cualquier imagen cuyos derechos de autor hayan sido expresamente cedidos, se hayan extinguido o estén en el dominio público.
  • Mapas e información de los usuarios. Siempre que se trate de información en el dominio público o cuyos derechos de autor hayan sido expresamente cedidos.
  • Información previa existente que requiera ser incluida en un mapa.

Subida de datos a los servidores de OpenStreetMap

Una vez recopilada la información, esta debe ser incorporada a la base de datos de OSM. Para ello existen diversos medios, aunque principalmente se emplean clientes web como iD:

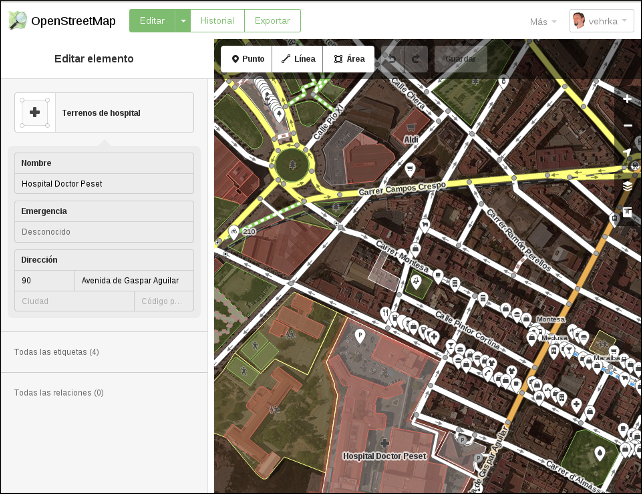

editor iD

y el cliente de escritorio JOSM:

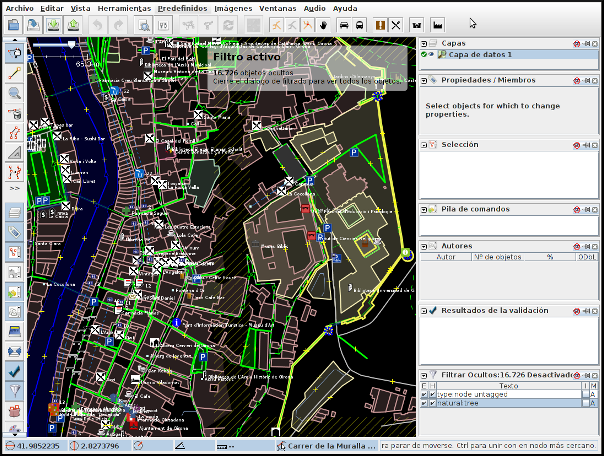

editor josm

En cualquier caso lo más frecuente es convertir los datos GPS tomados al formato estándar GPX y subirlos posteriormente al repositorio de trazas GPS de OSM de forma que cualquier usuario pueda acceder a dicha información.

Edición gráfica de los datos

Empleando alguna de las aplicaciones que lo permiten; como iD, Potlach2, JOSM o Merkaartor por ejemplo; se descarga del servidor la porción de información que se quiere editar, para que esta se ajuste a los estándares acordados en el proyecto.

OpenStreetMap solo reconoce 2 tipos de datos gráficos:

  • Nodos: Son elementos puntuales
  • Vías: Conexiones lineales entre nodos.
    • Vías abiertas: Vías que tienen entre 2 y 2000 nodos
    • Vías cerradas: Vías que empiezan y acaban en el mismo nodo y definen una forma poligonal.
      • Áreas: Zonas contenidas dentro de Vías cerradas
Edición alfanumérica de los datos

OpenStreetMap reconoce 2 tipos de datos alfanuméricos:

  • Relación: Lista ordenada de nodos con un rol, como por ejemplo una restricción de giro.
  • Etiqueta: Par clave/valor que permite definir atributos.

El modelo de datos alfanuméricos de OSM se basa en el uso de etiquetas tags consensuadas por los usuarios a través de la wiki del proyecto.

Las etiquetas se definen por un par clave/valor. Actualmente hay casi 1000 claves “oficialmente” reconocidas y varios centenares propuestos.

Esta información adicional alfanumérica permite clasificar los datos para que el proceso de renderizado los muestre correctamente representados.

Renderizado de los mapas

El proyecto OSM tiene varios motores de renderizado tanto en 2D como en 3D que permiten obtener una imagen de la información de la base de datos. El principal motor de renderizado es el que utiliza la biblioteca Mapnik. Un proceso automático toma los datos desde la base de datos principal y los carga en una base de datos Postgresql/PostGIS para posteriormente renderizar tiles de 256x256 que son normalmente consumidos desde la web principal del proyecto.

mapa renderizado con mapnik

Introducción al Equipo Humanitario de OSM

Nota

Texto extraído de la portada del HOT en el wiki de OSM

Desde los primeros tiempos de OpenStreetMap, se anticipó que los datos libres y abiertos iban a ser tremendamente beneficiosos para la ayuda humanitaria y el desarrollo económico.

La idea se confirmó durante el terremoto de Haití en 2010 . Poco después, en agosto de 2010, HOT se constituyó en Estadus Unidos como una organización sin ánimo de lucro y obtuvo el registro 501(c)3 como organización benéfica en 2013.

Todo el mundo es bienvenido a contribuir en los objetivos del HOT a través del gestor de tareas Tasking Manager); todo lo que se necesita es un usuario en OpenStreetMap.

Solo se pide que se intente seguir el mismo código de conducta que siguen los miembros con derecho a voto, que se puede ver en el código de membresía del HOT (en inglés).

Misión y Objetivos del Equipo Humanitario de OSM

Misión
  • El Equipo Humanitario de OpenStreetMap (HOT) aplica los principios del software y los datos abiertos a la respuesta humanitaria y el desarrollo económico.
Objetivos principales
  • Ser el punto de conexión entre los actores de ayuda humanitaria y las comunidades de cartografía abierta
  • Proporcionar la creación de datos a distancia durante cualquier crisis
  • Recolectar y organizacr las fuentes de datos existentes
  • Apoyar despliegues en el campo
  • Ser un punto de distribución de datos libres
  • Desarrollar conocimiento y herramientas abiertas
Promoción, Capacitación y Difusión
  • Jornadas de cartografía o mapping parties
  • Hablar, escribir, reunirse en comunidades humanitarias y con técnicos de las Naciones Unidas
  • http://summit.hotosm.org/
Pensar y Diseñar
  • Promocionar el desarrollo colaborativo y estándares web sencillos para compartir datos
  • Desarrollar mejoras técnicas en OSM y OSGeo en respuesta a las necesidades sobre el terreno (apoyo en línea, verificación, adaptadores de formato, sincronización con varios maestros..)

Los datos en OSM

Nota

Material extraído del taller de OSM, JOSM y Tillemill

Daremos un rápido vistazo a la API de OSM y al formato XML de OSM.

La API de OSM

La API de OSM es el único medio de modificar datos de la base de datos. Todas las aplicaciones que quieran obtener datos y subir datos a la base de datos de OSM lo tienen que hacer usando dicha API.

La versión actual de la API es la v0.6 y su uso es obligatorio desde 2009.

La API es una API RESTful de edición, esto quiere decir que utiliza directamente el HTTP para manipular la información y que recibe los mensajes y resultados en formato XML.

Toas las consultas se realizan de forma anónima, pero las actualizaciones se realizan usando OAuth (son necesarios un usuario y una contraseña válidos)

La API da soporte de versionado directamente, de forma que todas las actualizaciones quedan registradas con un número de versión de forma que permite detectar errores y conflictos de manera eficiente.

Las descargas están limitadas a cuadrados de 15’ de arco y además existe una limitación de ancho de banda, de forma que si se excede la primera limitación el sistema responde un mensaje de error y si se excede la segunda se bloquearán los accesos de manera temporal.

La API no está enfocada a consulta, sino a edición, para consultar la base de datos es más eficiente emplear otros métodos que básicamente consisten en obtener uno de los archivos Planet, convertirlo a una base de datos local y consultar sobre ésta.

Actualización de datos

Ejemplos de actualización de datos:

PUT /api/0.6/changeset/create
PUT /api/0.6/changeset/#id/close
PUT /api/0.6/[N|W|R]/create
DELETE /api/0.6/[N|W|R]/#id

Ejemplo de respuesta:

<osm>
  <changeset>
    <tag k="created_by" v="JOSM 1.61"/>
    <tag k="comment" v="Just adding some streetnames"/>
    ...
  </changeset>
  ...
</osm>

Otras consultas

Ejemplos de consultas:

GET /api/0.6/[N|W|R]/#id/relations
GET /api/0.6/node/#id/ways
GET /api/0.6/[W|R]/#id/full

Ejemplo de respuesta:

<?xml version="1.0" encoding="UTF-8"?>
<osm version="0.6" generator="OpenStreetMap server">
  <gpx_file id="836619" name="track.gpx" lat="52.0194" lon="8.51807"
            user="Hartmut Holzgraefe" visibility="public" pending="false"
            timestamp="2010-10-09T09:24:19Z">
    <description>PHP upload test</description>
    <tag>test</tag>
    <tag>php</tag>
  </gpx_file>
</osm>

OSM XML Data: el formato OpenStreetMap

El formato de intercambio estándar de la API es un XML compuesto por combinaciones de los cuatro elementos principales.

Nodos (Node)

Los Nodos tienen, entre otras informaciones, las siguientes características:

  • id: el identificador
  • lat y lon: la posición geográfica en EPSG4326
  • visible: boolean que determina la visibilidad
  • user: usuario que creó la versión del nodo
  • timestamp: marca de tiempo de creación
  • version: incremental para cada objeto.
_images/node.png

Además el Nodo puede contener información asociada al estilo OSM a traves de pares key/value

<node id="25496583" lat="51.5173639" lon="-0.140043" version="1"
    changeset="203496" user="80n" uid="1238" visible="true"
    timestamp="2007-01-28T11:40:26Z">
    <tag k="highway" v="traffic_signals"/>
</node>

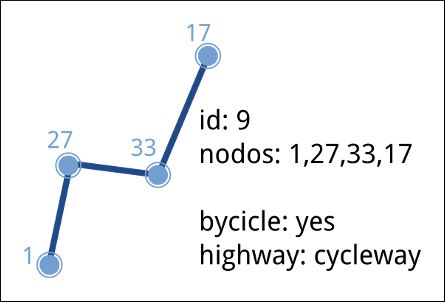

Vías (Way)

Las Vías son listas ordenadas de nodos que tienen información como:

  • id: el identificador
  • visible: boolean que determina la visibilidad
  • user: usuario que creó el nodo
  • timestamp: marca de tiempo de creación
  • version: incremental para cada objeto.
_images/way.png

Debe tener una lista de nodos agrupados cada uno con su etiqueta XML nd con la referencia id de los nodos que agrupa. Además la Vía puede contener información asociada al estilo OSM a traves de pares key/value

<way id="5090250" visible="true" timestamp="2009-01-19T19:07:25Z"
    version="8" changeset="816806" user="Blumpsy" uid="64226">
    <nd ref="822403"/>
    <nd ref="21533912"/>
    <nd ref="821601"/>
    <nd ref="21533910"/>
    <nd ref="135791608"/>
    <nd ref="333725784"/>
    <nd ref="333725781"/>
    <nd ref="333725774"/>
    <nd ref="333725776"/>
    <nd ref="823771"/>
    <tag k="highway" v="unclassified"/>
    <tag k="name" v="Clipstone Street"/>
    <tag k="oneway" v="yes"/>
</way>

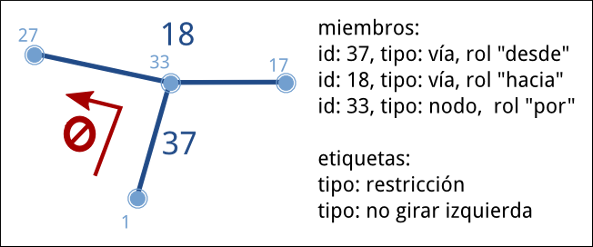

Relaciones (Relation)

Las Relaciones son listas ordenadas de objetos, son objetos en si mismas y sirven para definir relaciones entre cualquier tipo de objeto. También tienen información como:

  • id: el identificador
  • visible: boolean que determina la visibilidad
  • user: usuario que creó el nodo
  • timestamp: marca de tiempo de creación
_images/relation.png

Y además en una etiqueta XML member definir atributos type, id y role que permiten configurar la relación y unas etiquetas tag para describir el tipo de relación.

<relation id="77" visible="true"
    timestamp="2006-03-14T10:07:23+00:00" user="fred">
    <member type="way" id="343" role="from" />
    <member type="node" id="911" role="via" />
    <member type="way" id="227" role="to" />
    <tag k="type" v="restriction"/>
    <tag k="type" v="no_left_turn"/>
</relation>

Etiqueta (Tag)

Pese a ser una primitiva reconocida por la API de OSM en realidad está integrada dentro de las otras primitivas y nos permite definir los atributos de las mismas.

web de map features

Editores de OSM

Nota

traer contenido de LearnOSM
